钣金件展开尺寸计算方式（斜角折弯）是啥？不清楚实际如何实际操作的小伙伴赶紧来了解一下吧！

文章插图
1、打开solidwokes手机软件，制作工程图纸的折弯件尺寸 。

文章插图

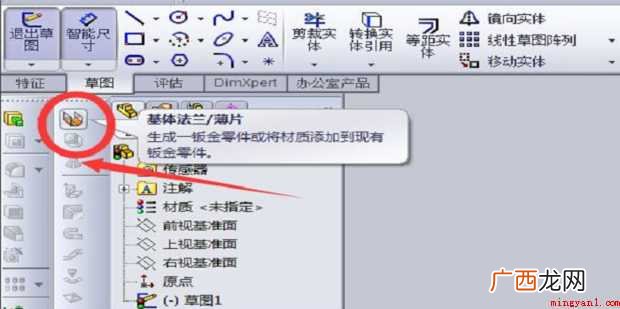

2、点一下【基材法兰盘】标志 。

文章插图

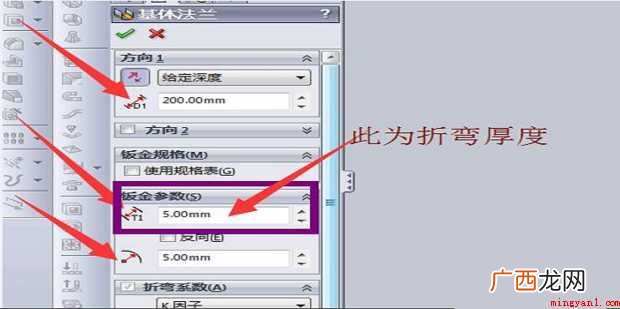

3、如图：设定尺寸 。

文章插图
4、R取0.5， K因素取0.31 。

文章插图

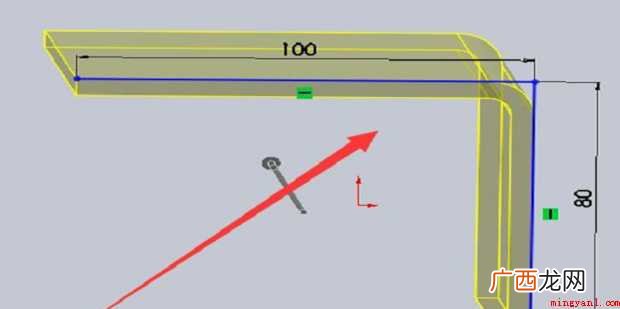

5、如图所显示：进行制作 。

文章插图

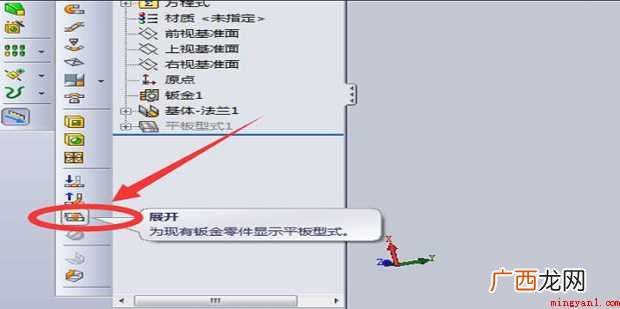

6、点一下【展开】标志 。

文章插图
7、如图：能够看见【折弯线】 。

文章插图

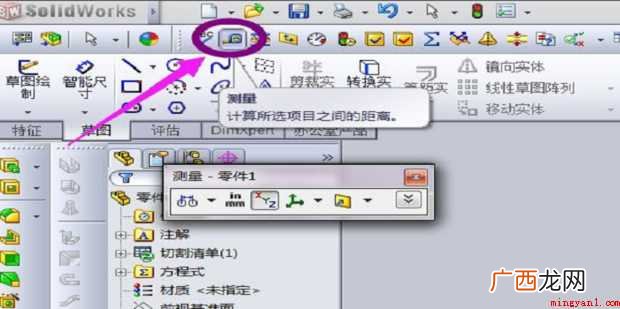

8、点一下【精确测量标志】 。

文章插图

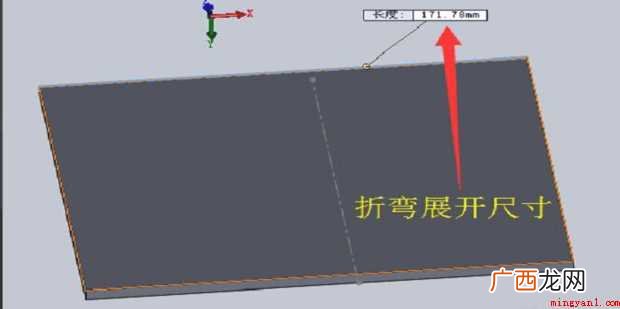

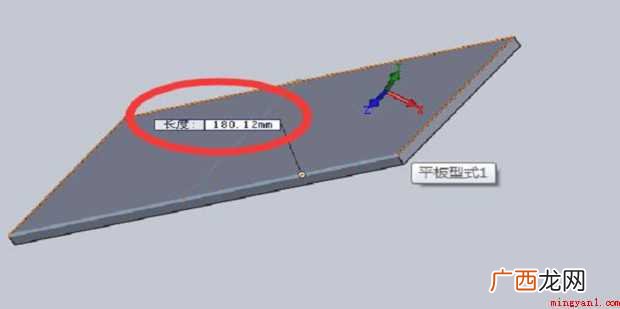

9、如图：能够看见精确测量后的间距 。

文章插图

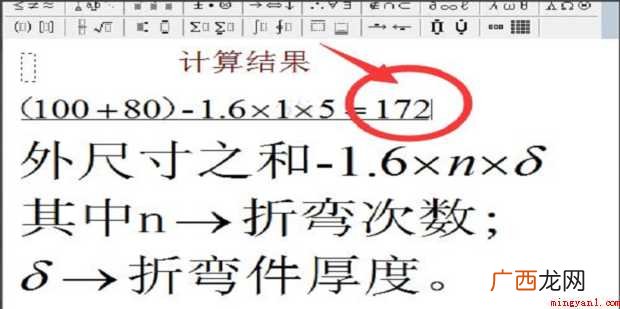

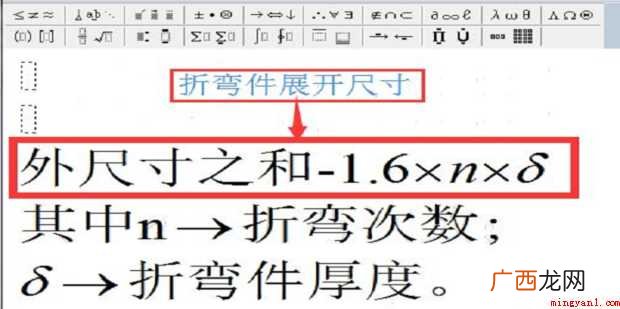

10、打开计算机上带有的【科学合理计算器功能】，用如图所显示计算公式展开后的尺寸 。

文章插图
11、如图所显示：与制作的折弯展开尺寸比照几乎一样 。

文章插图

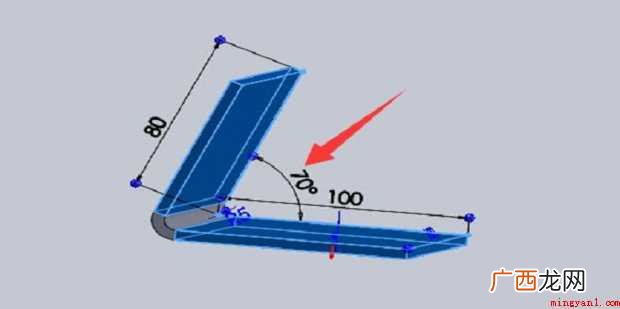

12、如图：针对视角并不是规范90°的折弯件展开尺寸开展测算 。

文章插图
13、可以在solidworks里，立即制作随后，展开钣金件精确测量获得数值 。

文章插图
以上是有关钣金件展开尺寸怎样计算的所有内容 。
