一般直流逆变电焊机是为了满足焊接工艺过程的动特性和静特性的要求。首先要选择适当的焊接电源（建议直流输出400A）。然后就要设计一个可靠的电路结构。可采用IGBT作为电力电子器件组成单端正激式逆变主电路,利用小功率的IGBT并联型式、两路逆变弧焊电源并联来满足大容量输出的要求.该系统的控制电路采用脉宽调制技术(PWM),PWM调制器采用典型的集成电路SG3525 。该系统的工作特点为,在焊接电弧正常工作时采用PWM控制方式,设定逆变频率为20kHZ,并进行恒流外特性控制;系统在空载时由于采用电压反馈控制使PWM调制器间断地输出脉冲,间歇振荡的频率低而脉冲宽度窄,不但空载损耗小,而且使变压器不易饱和。系统对焊接电弧的短路过程采用了短路分频的控制方式,并进行短路电流的控制.系统还采用了小给定值和最小脉宽控制电路,使焊接容易起弧、焊弧稳定、焊接特性好。

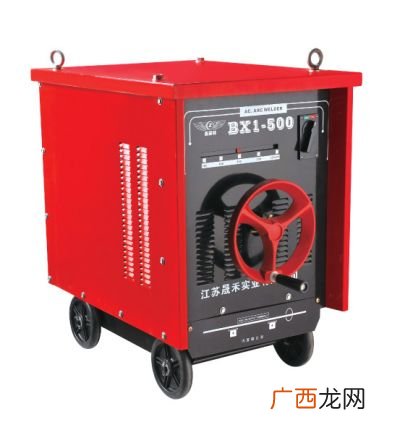

文章插图
【电焊机原理及简单维修,电焊机的工作原理？】电焊机的工作原理？
工作原理
电焊机的主要部件是一个降压变压器，次级线圈的两端是被焊接工件和焊条，工作时引燃电弧，在电弧的高温中将焊条熔接于工件的缝隙中。由于电焊变压器的铁芯有自身的特点，因此具有电压急剧下降的特性，即在焊条引燃后电压下降；在焊条被粘连短路时，电压更是急剧下降。
