双控开关便是一个开关与此同时带开与关、常闭2个接触点(即是一对) 。通常用2个双控开关操纵一个灯或其他家用电器，那麼，双控开关如何接线呢？下边一起来瞧瞧吧！

文章插图

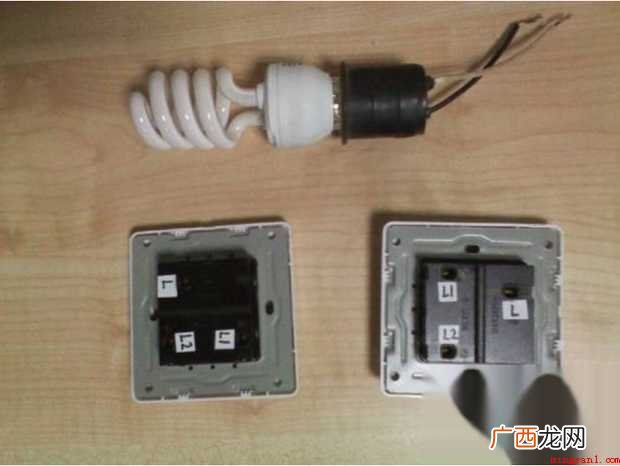

1、双控开关接线柱一般标着"L"，"L1"，"L2" 。当L端进线时，L1和L2有一端和L接通，按压开关后，L1和L2的另一端和L接通。

文章插图

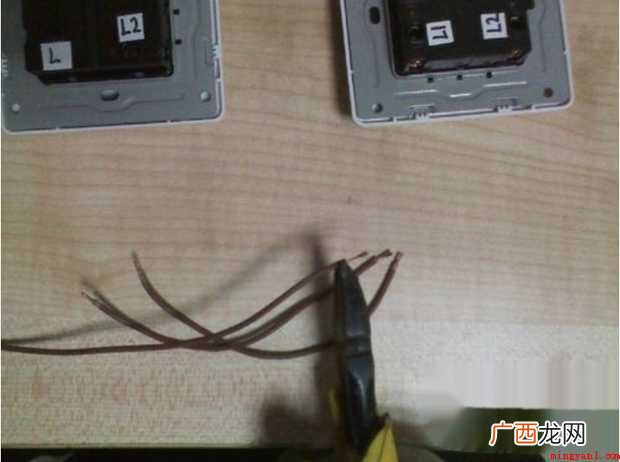

2、先用斜口钳使线剥好皮，留意不能留出太中长线头，以防触遇到。

文章插图

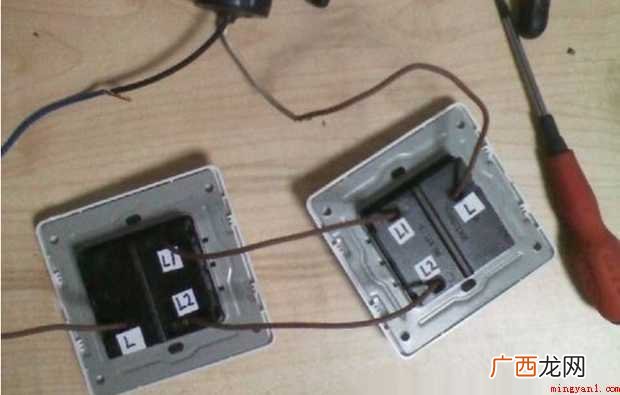

3、以左方开关的L做为火线零线键入，2个开关的L1和L2相匹配接线，随后将右侧开关L引至照明灯一端，照明灯另一端接零线。

文章插图

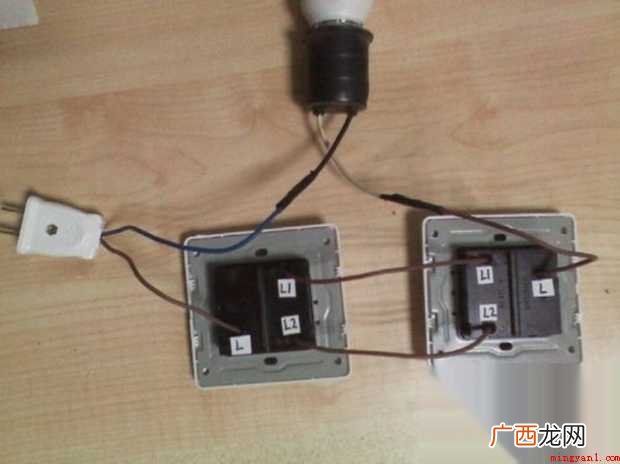

4、接上线后一定留意将照明灯两边的线结用绝缘胶布包囊好，避免走电。最终空出的火线与零线接好电源插头就完成了全部双控开关的接线。

文章插图

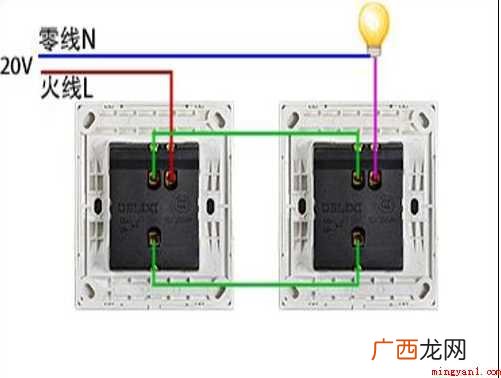

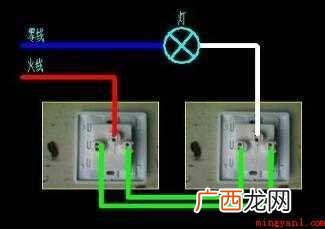

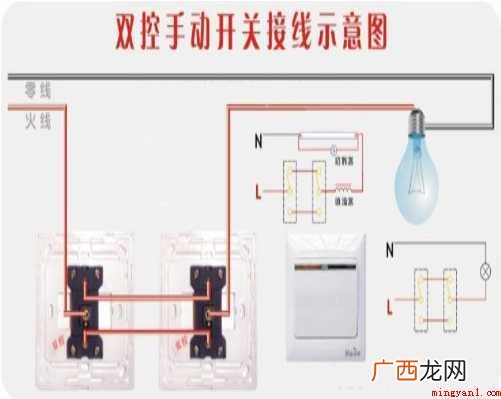

5、双控开关接线图。

文章插图

文章插图
以上是有关双控开关如何接线的所有内容。
