配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。连接线应尽量的短、直、粗，接地电阻：R≤4Ω 。
【防浪涌保护器怎么样连接,浪涌保护器怎么安装？】浪涌保护器是采用35MM标准导轨安装的。对于固定式SPD浪涌保护器，常规安装应遵循下述步骤，首先确定放电电流路径。其次是标记在设备终端引起的额外电压降的导线，为避免不必要的感应回路，应标记每一设备的PE导体，设备与SPD之间建立等电位连接，要进行多级SPD的能量协调。

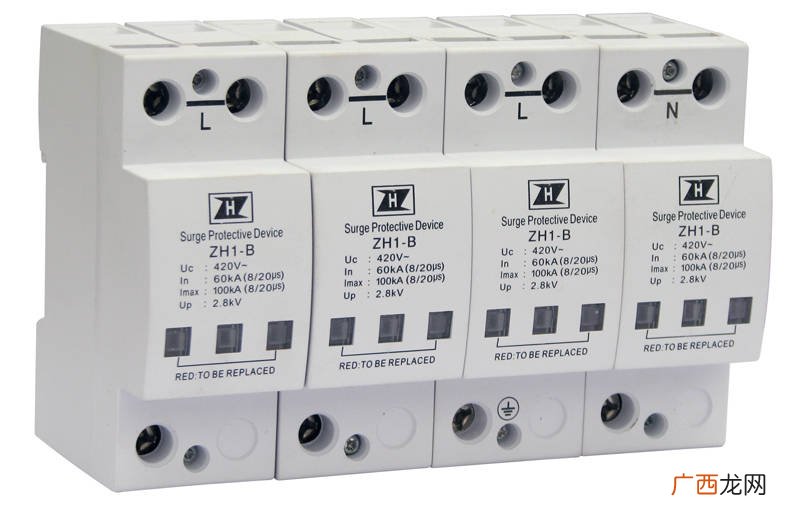

文章插图
浪涌保护器怎么安装？
配电箱内浪涌保护器一般安装在总开关下面，与下面各个支路分闸并联。电涌保护器的每一端子应与同一级别开关、熔断器下桩头配电箱中线路的同一端子相线连接，电涌保护器的接地端子应与防雷区的等电位接地端子板连接最短距离。配电箱的保护地线直接与等电位接地端子板连接。
