1、在浩辰CAD软件的传统界面中，找到并依次点击—【插入】—【布局】—【创建布局向导】。
2、此时便可调出【创建布局 – 开始】对话框，输入新布局的名称后点击【下一步】。
3、在【创建布局 – 打印机】对话框中为新布局选择配置的绘图仪后点击【下一步】。
【cad布局怎么用,CAD布局怎么进入？】4、在调出的【创建布局 – 图纸尺寸】对话框中选择布局使用的图纸尺寸以及图纸单位后点击【下一步】。
5、在调出的【创建布局 – 方向】对话框中选择图形在图纸上的方向后点击【下一步】。
6、接下来在调出的【创建布局 – 标题栏】对话框中插入标题栏。标题栏应当根据设计单位的要求，提前制作好，并复制到指定目录中，方便随时调用。
7、在调出的【创建布局 – 定义视口】对话框中对视口进行设置；视口比例就是出图比例。
8、在【创建布局 – 拾取位置】对话框中点击【选择位置】用鼠标在布局中指定视口配置的位置，点击【下一步】。
9、最后在【创建布局 – 完成】对话框中点击【完成】即可完成CAD布局的创建了；以上设置如果有哪里不对的地方，后期可以通过右键该布局选项卡，选择【页面设置管理器】来进行修改。

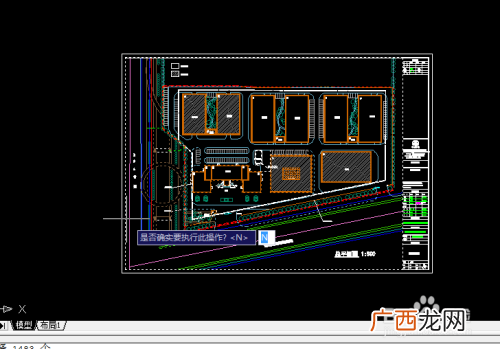

文章插图
CAD布局怎么进入？
CAD布局打开的具体方法
1、首先在命令行中输入“op”，然后按下【enter】键，打开【选项】对话框。

2、接下来切换到【显示】选项卡中。

3、在【布局元素】组合框中选中【显示布局和模型选项卡（L）】复选框，

4、最后单击【确定】按钮即可
以上就是CAD布局怎么打开的全部内容
