【电磁流量计接线方式,西门子电磁流量计接线？】电磁流量计的接线分为两个部分，内部接线与外部接线，内部接线一般为5根线，

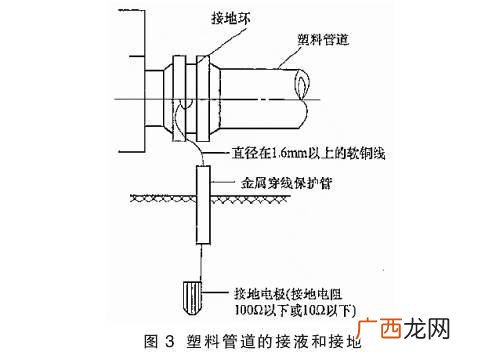

传感器与转换放大器的连接。XY，ACB，即砺磁线圈接线二根，XY，电极接线　ACB，二根为电极接线AB，一根为接地C 。外部接线一般为电源接入端。二线，信号输出线：六根，一般为4－20MA输出线二根，RS232通讯线二根，RS485通讯线二根。筒体上还有接地端子线。购买产品安装时一般只要打开表盖按说明书进行外部接线即可，不复杂。但如果管道是全塑管不导电时，则要妥善做好接地，以免出现流量不准或漂移现象。

文章插图
西门子电磁流量计接线？
85,86是励磁线圈的接线，82，83是电极的信号线，0是参考端的，31，32是电流输出，另外如果要使用空管报警功能或是一次表和二次表间的电缆比较长，要用西门子专用电缆的屏蔽层接81，84 。
krohne流量计接线方法？
接线：pin3-pin6前4通道A相 ,pin7-pin10前4通道B相 ,pin23-pin26后4通道A相 ,pin27-pin30后4通道B相。FM350-2只能接24vPNP A、B相编码器,如是开关点,一段接入A相端,公共端接入pin22 。
