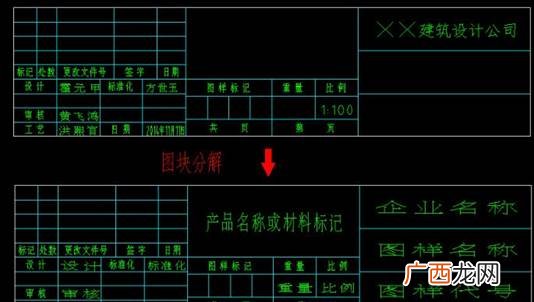

首先在浩辰CAD软件中打开需要用到的图纸文件，然后在命令行输入CAD炸开命令快捷键：X（EXPLODE），按回车键确认，根据命令行提示在图纸中选中需要分解的CAD图块，按回车键确认

此时便可完成CAD块分解了。

在创建CAD图块的过程中，进行块定义时要注意不要取消勾选【允许分解】。如果取消勾选【允许分解】的话，那便不能进行CAD块分解了。

如果不知道当前图块是否允许分解，可以双击图块，即可调出【编辑块定义】对话框。

选中需要查看的图块名称，点击【确定】，即可进入【块编辑器】，在左侧【特性栏】中找到【块】，即可查看当前图块是否允许分解（如果需要分解将其修改为“是”即可）。

文章插图
CAD图块无法分解怎么办？
【为什么cad有些图块不能分解,CAD图块无法分解怎么办？】1.首先打开软件，点击左上角的“默认”选项。在绘画栏中选中圆画到坐标轴上，点击直线并用直线画出三角形到坐标轴上。

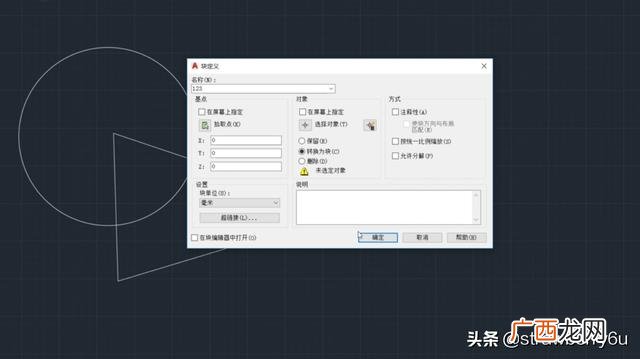

2.然后点击上方的“创建”选项，在弹出的窗口中输入名称，将“允许分解”前的对号去掉。点击确定，点击选择对象。
3.鼠标左键将所有图形选中，左键双击图形，点击确定。再次双击图形，点击确定。

文章插图

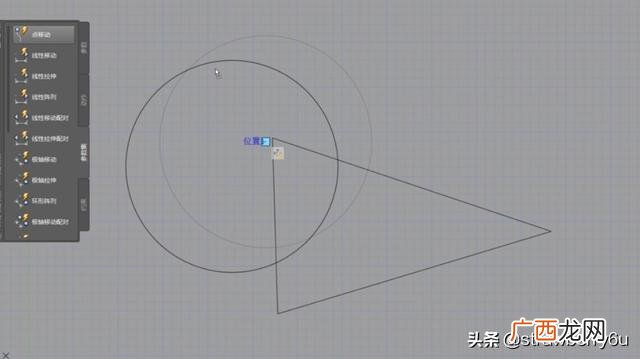

4.最后在参数集中，点击“点移动” 。这样块与块之间就得到了分解。

文章插图
其实原因很简单，在创建图块时是可以设置是否可以分解的，只是平时我们都忽略了，“允许分解”这个选项默认是勾选的，如果创建图块时取消勾选此选项，则创建的图块将无法分解。
