1．外螺纹
牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；端视图中，只画3／4圈细实线圆，倒角圆省略不画
2．内螺纹
内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画 。若不可见，则所有图线画成虚线
3．管螺纹和螺纹剖切画法
不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处 。
4．不穿通的螺孔的画法
不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔 。再用丝锥扩螺孔 。在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0．5D，其中D为螺纹大径

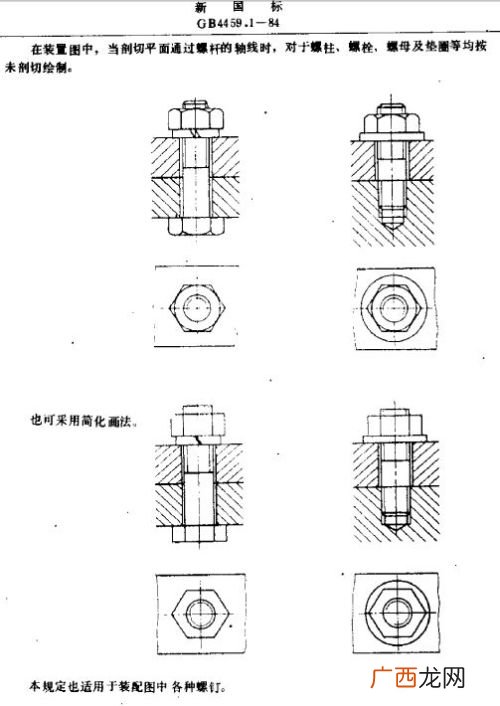

文章插图
机械制图中不可见螺纹的标准画法怎么画？

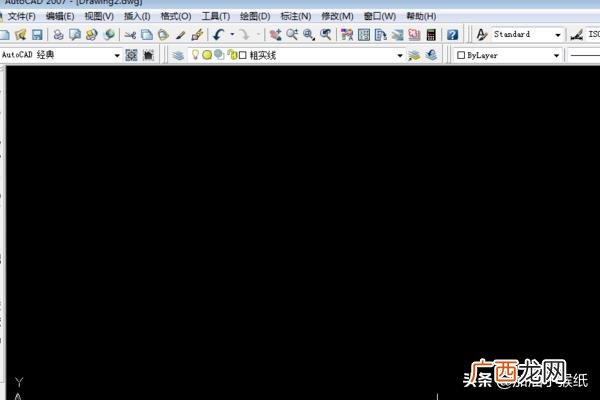

1、打开CAD，新建一个空白文件，设置好线型图层 。

文章插图

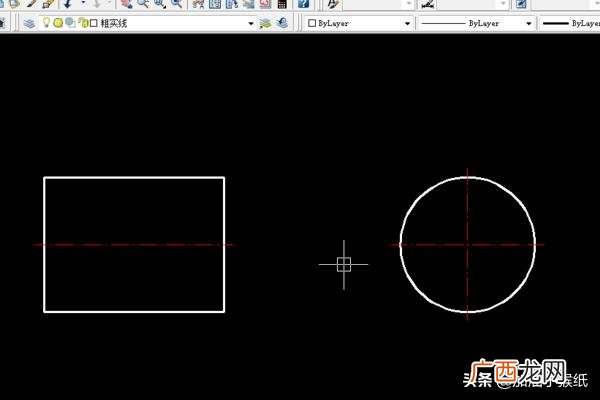

2、进行如下操作进行绘制 。
画一条中心线；
画一个矩形，长40，宽30；
画一个圆，直径30；
将矩形左边的线段向左偏移2mm；
将矩形右边的线段向右偏移2mm；
将圆向外偏移2mm；

文章插图

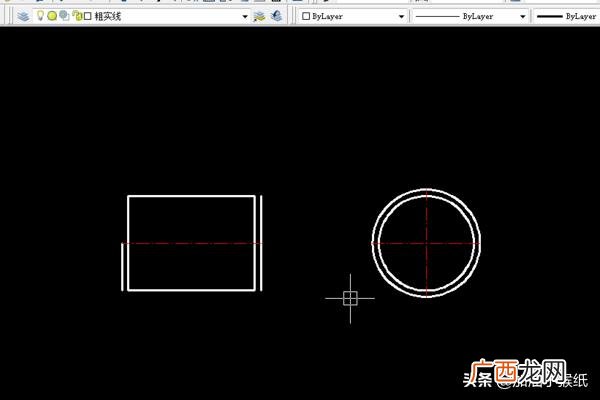

3、按下图所示，修剪中心线，并给圆添加中心线 。

文章插图

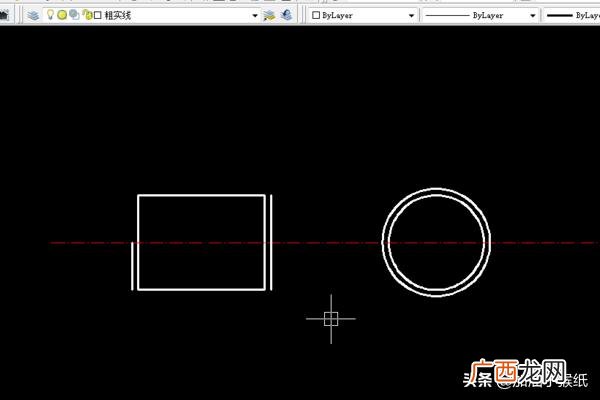

4、删除之前偏移出来的线段 。

文章插图

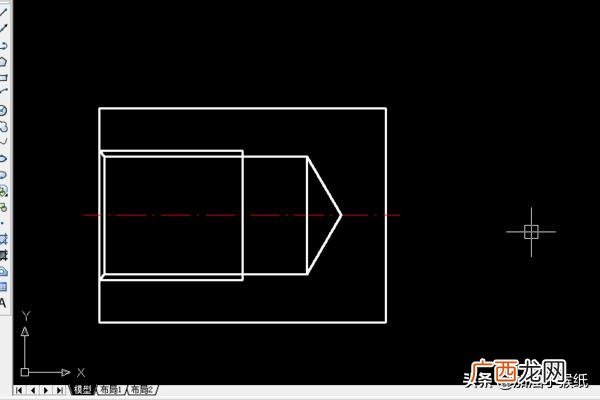

5、在矩形上画主视的螺纹 。

文章插图

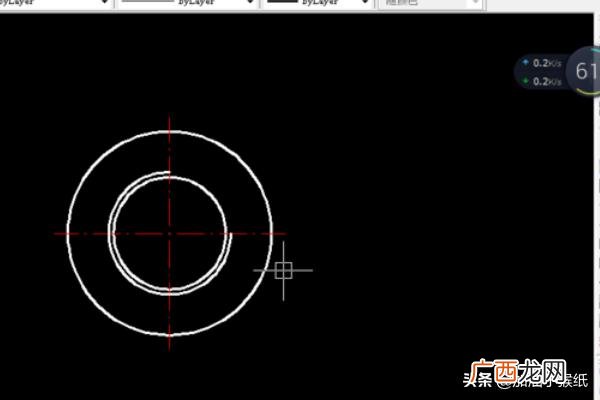

6、在圆上画左视的螺纹 。

文章插图

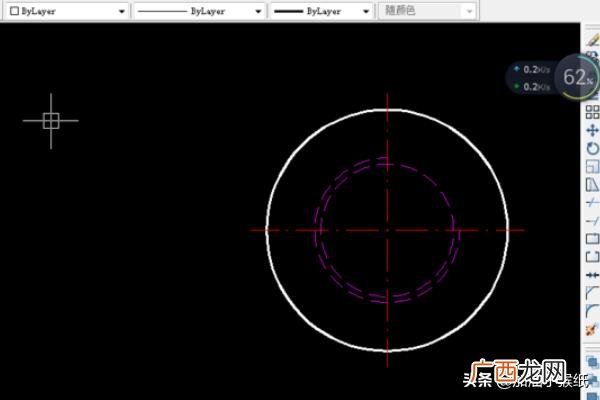

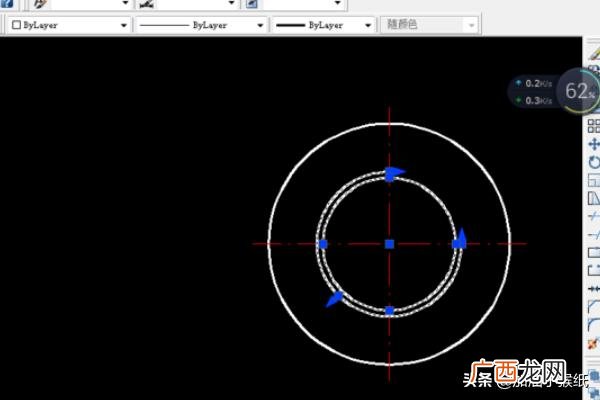

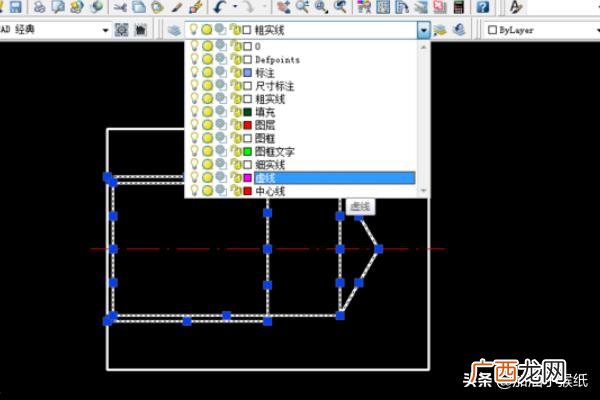

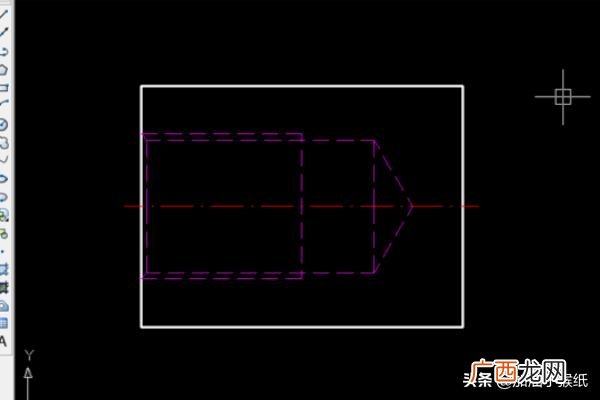

7、选中所有螺纹的线段，更换线型为虚线，因为之前设置好了图层，所以这里就只需要更换图层就可以了 。

文章插图

文章插图
【机械制图螺纹画法,机械制图中不可见螺纹的标准画法怎么画？】8、不可见螺纹画好了 。

文章插图

文章插图
