逆变器是把直流电能转换为交流电能（一般情况下为220V,50Hz的正弦波）的设备。它与整流器的作用相反，整流器是将交流电能转换为直流电能。逆变器由逆变桥、控制单元和滤波电路组成。广泛应用于空调、电动工具、电脑、电视、洗衣机、冰箱，、按摩器等电器中。
逆变器在选择和使用时必须注意以下几点：
1）直流电压一定要匹配；
每台逆变器都有标称电压，如12V，24V等，
要求选择蓄电池电压必须与逆变器标称直流输入电压一致。如12V逆变器必须选择12V蓄电池。
2）逆变器输出功率必须大于用电器的最大功率；
尤其是一些启动能量需求较大的设备，如电机、空调等，需要额外留有功率裕量。
3）正负极必须接线正确
逆变器接入的直流电压标有正负极。一般情况下红色为正极（+），黑色为负极（—），蓄电池上也同样标有正负极，红色为正极（+），黑色为负极（—），连接时必须正接正（红接红），负接负（黑接黑）。连接线线径必须足够粗，并且应尽可能减少连接线的长度。
4）充电过程与逆变过程不能同时进行，以避免损坏设备，造成故障。
5）逆变器外壳应正确接地，以避免因漏电造成人身伤害。
6）为避免电击伤害，严禁非专业人员拆卸、维修、改装逆变器。

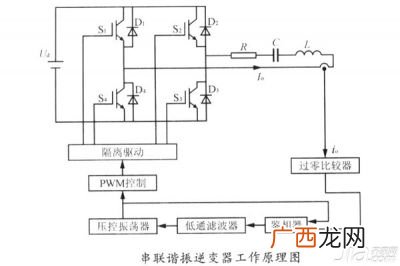

文章插图
逆变器变压原理？
逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。下面介绍逆变器工作原理。

【逆变器工作原理详解,逆变器变压原理？】逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。转换器是将市电电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电;两个部分同样都采用了目前用得比较多的脉宽调制(PWM)技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等
